Щиток спидометра для 5-ти ступенчатой коробки переключения передач.

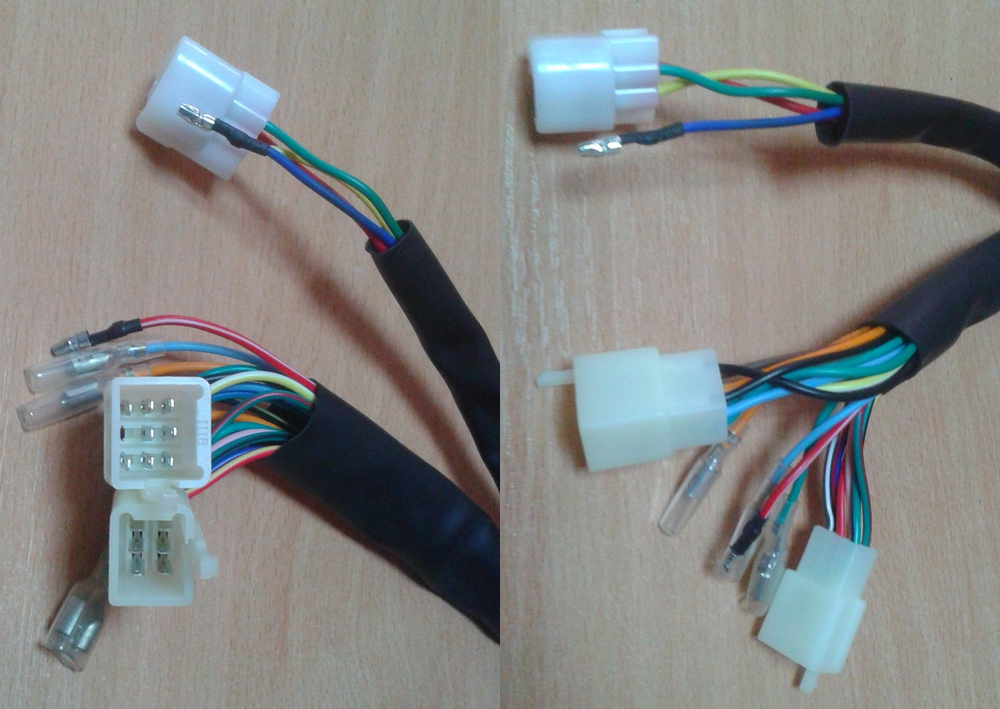

Подключение электрической части происходит через два коннектора «штырькового» типа на 8 и 6 контактов, два одноконтактных коннектора «гнездового» типа, одиночный двухконтактный коннектор «гнездового» типа, два одноконтактных коннектора «штырькового» типа, трехконтактный коннектор «гнездового» типа.

Подключение (цвет — цвет изоляции провода):

1.Девятиконтактный коннектор на 8 контактов:

1.1 Голубой — индикатор правого поворота

1.2 Оранжевый — индикатор левого поворота

1.3 Черный — "+" после замка зажигания

1.4 Зеленый — "-"

1.5 Коричневый — подсветка

1.6 Зеленый/синий — индикатор температуры

1.7 Желтый/белый  - индикатор уровня топлива

1.8 Черный/желтый — тахометр

2.Шестиконтатный коннектор — индикатор текущей передачи и нейтраль.

3.Голубой — указатель правого переднего поворота

4.Оранжевый — указатель левого переднего поворота

5.Зеленый двойной — "-" для указателей левого и правого передних поворотов

6. Красный/белый — "+"

7.Синий — индикатор дальнего света

8.Трехконтатный коннектор — привод спидометра

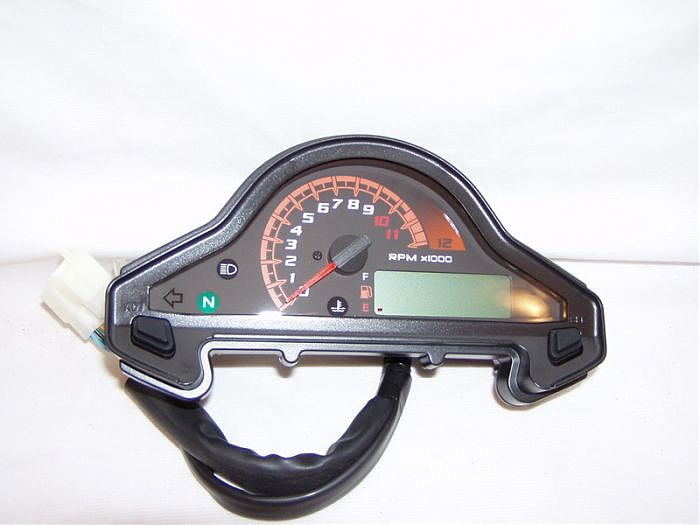

Состоит из электронного спидометра, стрелочного тахометра с электрическим подключением, индикаторов поворотов, индикатора включения дальнего света, индикатора предельно допустимой температуры охлаждающей жидкости, индикатора уровня топлива, одометра, часов, кнопок выбора режима показания дисплея и настройки отображения данных дисплея.

Соответствие – подходит для установки на мототехнику различных стран производителей с соответствующим типом подключения.

Страна производитель – Китай.
